THÔNG SỐ KỸ THUẬT
Công dụng mũi khoan tâm:
– Mũi khoan tâm được sử dụng khoan lỗ tâm các chi tiết, để sử dụng làm lỗ chống tâm định vị đúng tâm chi tiết cho gia công tiện các bước tiếp theo.
Thông số mũi khoan tâm:
Đường kính mũi khoan tâm hợp kim thường có kích thước từ Φ0.5 đến Φ5.0 mm. Tùy đường kính lỗ tâm, mà chúng ta chọn kích thước tương ứng.
Góc vát của mũi khoan tâm là 60°.
Dung sai của đường kính mũi khoan tâm là h7.
Thường mũi khoan tâm có 2 dầu mũi khoan.
– Mũi khoan tâm hợp kim như bảng thông số sau:
Trong đó: Dc: là đường kính khoan được.
Lc: chiều sâu lỗ tâm khoan được.
L: chiều dài toàn bộ mũi khoan tâm.
d: Đường kính lớn nhất của mũi khoan.
– Mũi khoan tâm thép gió như bảng thông số sau:
Cách sử dụng mũi khoan tâm:
Chọn kích thước mũi khoan (đường kính, chiều dài) theo phần thông số trên (hoặc catalogue).
Mũi khoan tâm khoan tốt trên các loại vật liệu khác nhau: sắt, thép, inox, gang,…

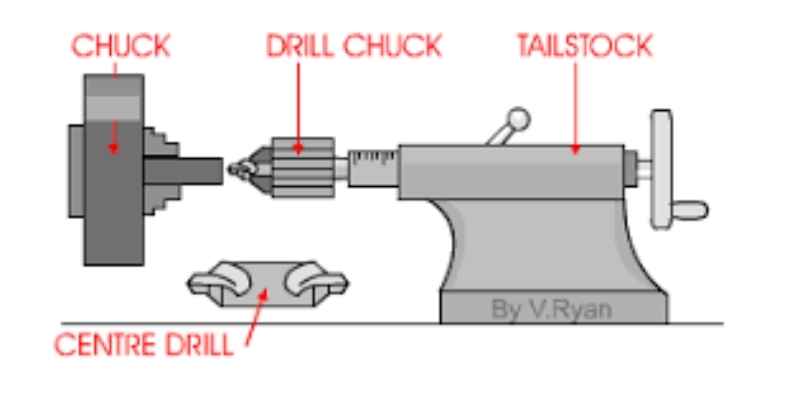

Thường mũi khoan tâm sẽ được kẹp trên ụ động máy tiện bằng bầu kẹp mũi khoan. Khi khoan mũi khoan tâm đứng yên chuyển động tịnh tiến, chi tiết được kẹp trên mâm cặp quay.
GIỚI THIỆU SẢN PHẨM
Hãng sản suất: GESAC
Mã sản phẩm: VDT08
Ứng dụng: Khoan lỗ chống tâm.
